Dvouokruhová ocelová tyč

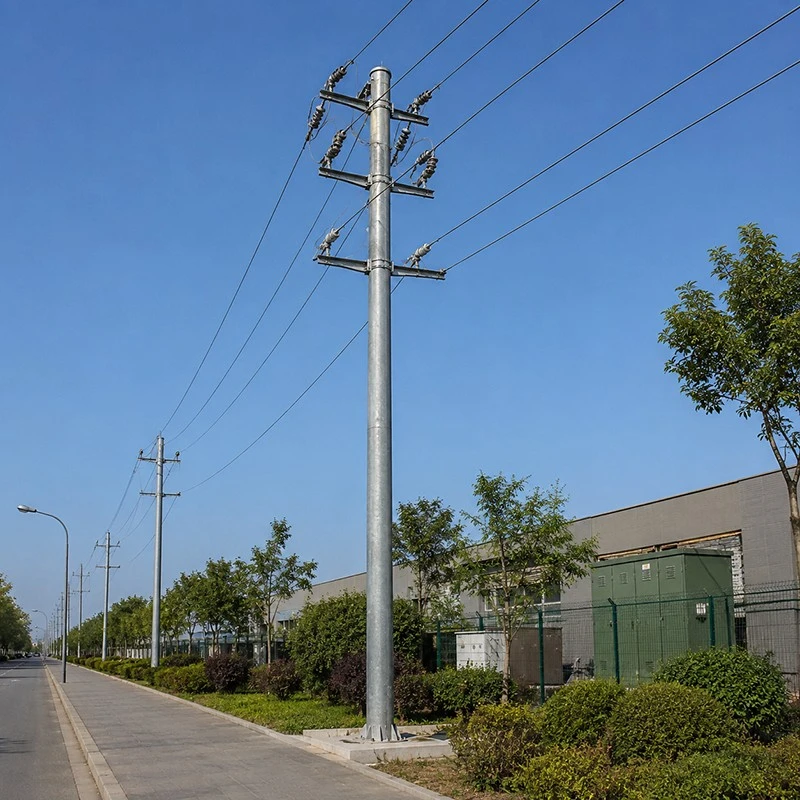

Dvouokruhový ocelový sloup je navržen tak, aby nesl dva silové okruhy na stejné trubkové konstrukci sloupu. Uspořádání příčných ramen, polohy vodičů a připojovací body pro oba okruhy jsou koordinovány s výškou sloupu, úhlem vedení a podmínkami základu.



Sloup lze nakonfigurovat pro tečnou, tahovou, úhlovou, koncovou nebo křížící se polohu. Může být také použit na pobočkách a transpozičních místech, pokud to projekt vyžaduje.



Různé výšky a kombinace příčných ramen lze vyrobit pro různé polohy věže podél stejné linie. Díky tomu je produkt vhodný pro projekty, které vyžadují jasně definované uspořádání dvou{1}}okruhů v omezeném přenosovém koridoru.

Běžné jmenovité výšky zahrnují 12, 15, 18, 21, 24, 27, 30, 33 a 36 metrů. Nestejné{10}}provedení nohou lze použít podle terénu a nadmořské výšky základu.

Úhel čáry se může pohybovat od 0 do 90 stupňů. Typické horizontální rozpětí je 250–500 metrů, zatímco typické vertikální rozpětí je 300–600 metrů.

Dvouokruhový ocelový sloup může podporovat vodiče LGJ-185, 240, 300, 400 a 500. Pro konfiguraci zemnícího vodiče lze použít ocelový pramen GJ nebo optický zemnící vodič OPGW.

Konstrukční návrh může zahrnovat základní rychlosti větru 23,5 m/s, 27 m/s nebo 31 m/s. Tloušťka ledu se může pohybovat od 5 do 50 mm. Seismické požadavky lze konfigurovat podle intenzit lokality 6–8 stupňů.

Hlavní ocel může být Q235B, Q355B nebo Q345B. Q420B lze vybrat pro produkty s velkým{5}}nákladem. Lze také použít ocel vyžadovanou projektovými-normy země.

Komponenty jsou zpracovávány továrním řezáním, laserovým vrtáním nebo děrováním. Ke spojení se používají vysokopevnostní šrouby třídy 6.8 nebo 8.8-. Instalace na místě je dokončena pomocí šroubové montáže.

Tělo tyče a příčná ramena jsou plně žárově zinkovány-. Běžná tloušťka zinkového povlaku je minimálně 85 μm. Vylepšenou ochranu lze specifikovat pro pobřežní oblasti a lokality s-solnou mlhou.

Shandong Hongtaiyuan Electric Power Technology Co., Ltd. je držitelem kvalifikačního certifikátu pro polygonální ocelové stožáry 220 kV a zavedla výrobní procesy zahrnující technický návrh, dodávku materiálu, výrobu, kontrolu kvality a po-podporu prodeje.

• Dvouokruhový ocelový sloup podporuje přizpůsobení podle technických výkresů nebo fyzických prototypů. Minimální množství objednávky je 1 tuna.

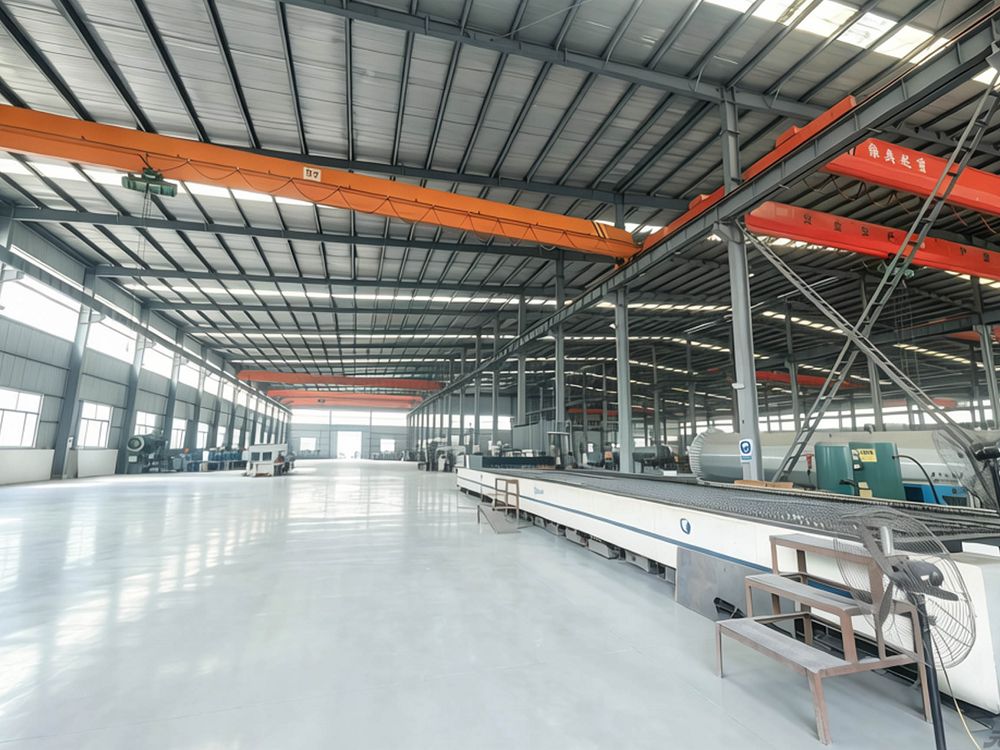

• Různé výšky sloupů, funkce věže a modely příčných ramen lze kombinovat ve stejném pořadí. Továrna má celkovou měsíční výrobní kapacitu 2 500 tun. Plánování výroby je založeno na množství objednávky a složitosti komponent.



• Opakované objednávky mohou využívat dříve potvrzené výkresy a procesní dokumenty ke zjednodušení přípravy výroby. Kontrolní body jsou zahrnuty během výroby,-manipulace s polotovary a balení. Přijímáme inspekci-třetí stranou a během výroby lze poskytnout fotografie nebo videa.

• Obchodní podmínky pro velké zakázky lze projednat dle skutečného množství. EXW a FOB jsou preferované obchodní podmínky a je podporováno vypořádání v USD. Poskytuje se zesílené exportní balení a dvouletá-záruka.
