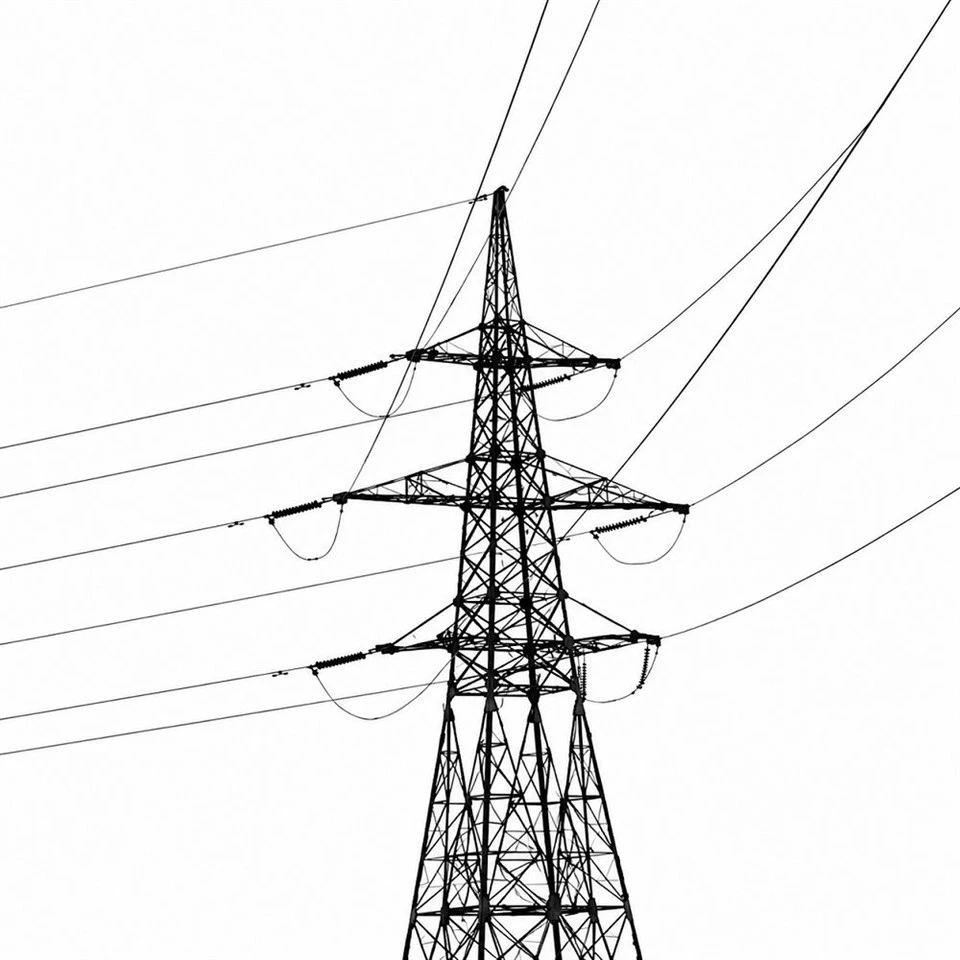

Příhradová věž z ocelových trubek

Příhradová věž z ocelových trubek kombinuje trubkové ocelové prvky s příhradovými komponenty. Může být vyroben v různých specifikacích podle množství obvodu, funkce věže a podmínek na místě.



Dostupné funkce věže zahrnují tečnu, tah, úhel, terminál, křížení, větev a transpozici. Jsou podporována jednookruhová, dvouokruhová a víceokruhová-rozložení.

Celková výška věže, šířka základny a délka příčného ramene jsou určeny podle uspořádání přenosového vedení. Úhel čáry se může pohybovat od 0 do 90 stupňů.



Tato řada je vhodná pro přenosové projekty, které používají jednu obecnou trubkovou příhradovou konstrukci, ale vyžadují několik funkcí věže a výšky v rámci stejné linky.

Běžné jmenovité výšky zahrnují 12, 15, 18, 21, 24, 27, 30, 33 a 36 metrů. Nestejné{10}}provedení nohou lze použít pro hory a svahy.

Typické horizontální rozpětí je 250–500 metrů, zatímco typické vertikální rozpětí je 300–600 metrů. Konstrukce může nést vodiče LGJ-185, 240, 300, 400 a 500. Lze také nakonfigurovat ocelové lanko GJ nebo optický zemnící vodič OPGW.

Každá pozice věže může mít jinou výšku, uspořádání obvodu, úhel vedení nebo tvar příčného ramene. Komponenty jsou proto vyráběny a baleny podle výrobního seznamu a čísla věže. To podporuje fázovou dodávku a distribuci na místě pro projekty přenosových linek.

Příhradová věž z ocelových trubek může být vyrobena z Q235B, Q355B nebo Q345B. Q420B lze vybrat pro specifikace těžkého{5}}zátěže. Lze použít i materiály požadované zemí projektu.

Běžné návrhové rychlosti větru jsou 23,5 m/s, 27 m/s a 31 m/s. Tloušťka ledu se může pohybovat od 5 do 50 mm, zatímco seismické podmínky mohou být konfigurovány pro intenzitu místa 6–8 stupňů.

Ocelové součásti jsou řezány a zpracovávány laserovým vrtáním nebo děrováním. Pro spojení se používají vysokopevnostní šrouby třídy 6.8 nebo 8.8- a montáž na místě je obvykle dokončena šrouby.

Celá věž je žárově-pozinkována. Běžný zinkový povlak je minimálně 85 μm. Vyšší požadavky na ochranu proti korozi lze uplatnit v pobřežních prostředích a prostředích s-solnou mlhou.

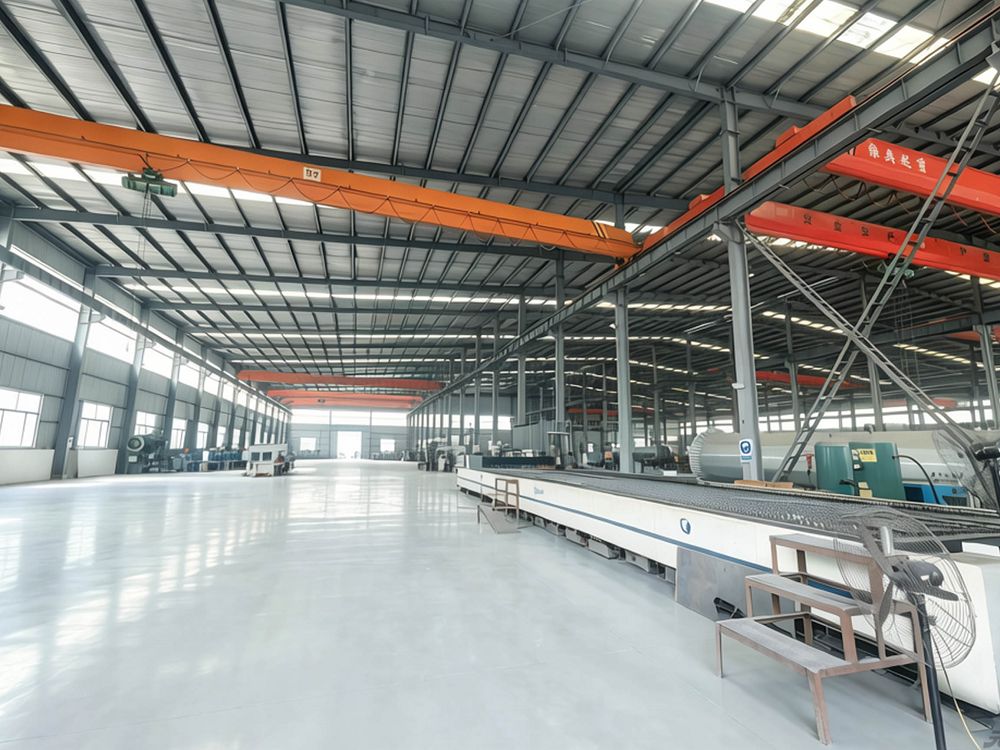

• Shandong Hongtaiyuan Electric Power Technology Co., Ltd. má roční výrobní kapacitu věže 20 000 tun a celkovou měsíční kapacitu 2 500 tun.



• Společnost podporuje OEM, ODM a přizpůsobení na základě{0}}kreseb. Minimální množství objednávky je 1 tuna. Obchodní podmínky pro velké zakázky lze projednat dle skutečného množství.



• Fotografie nebo videa mohou být poskytnuty během výroby. Opakované objednávky mohou využívat dříve potvrzené výkresy a informace o zpracování k podpoře rychlejšího plánování výroby.

• EXW a FOB jsou preferované obchodní podmínky a je podporováno vypořádání v USD. Exportní komponenty obdrží sekundární výztuž těsnění. Poskytujeme dvouletou-záruku a určenou-poprodejní podporu.
