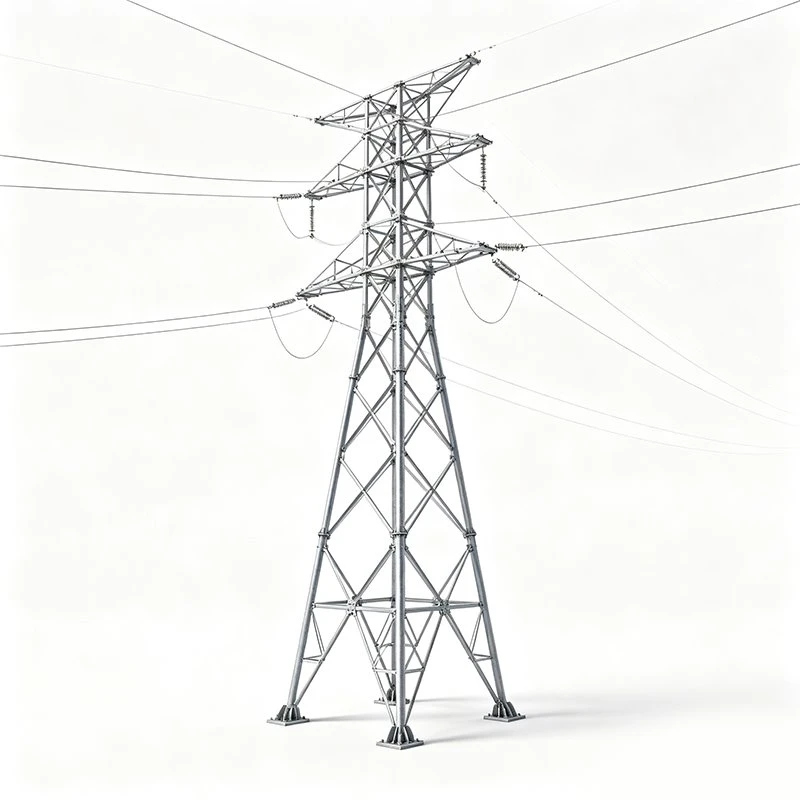

Trubková napínací věž

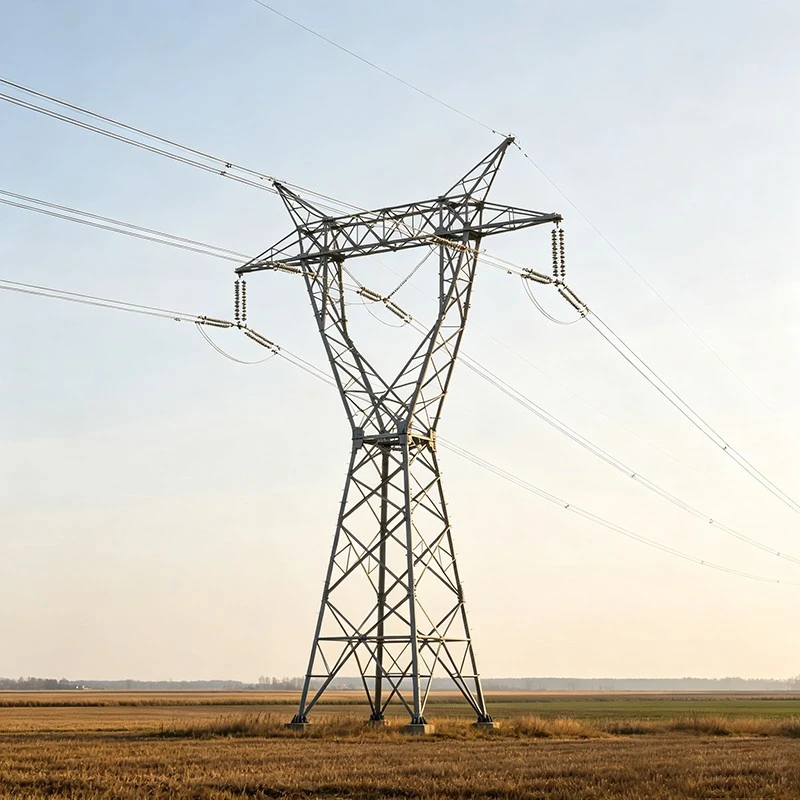

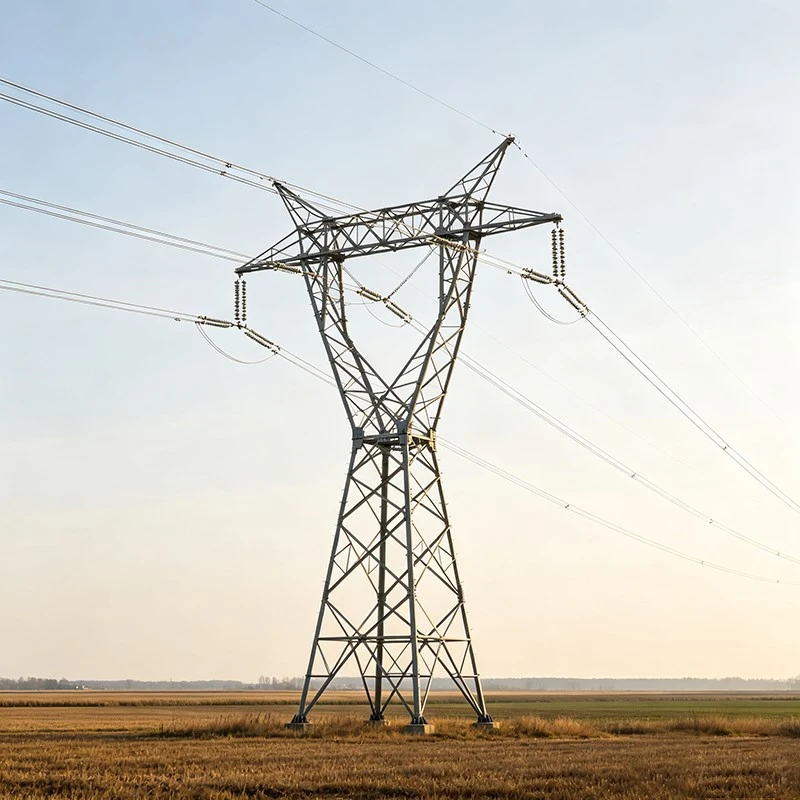

Trubková napínací věž je primárně určena pro napínací úseky přenosových vedení. Může být instalován v polohách s úhlem vedení, v koncových bodech a v úsecích křížení, kde musí věž podporovat napětí vodičů a měnící se směry zatížení.



V závislosti na rozvržení projektu může být věž také nakonfigurována pro tečné, větvené nebo transpoziční polohy. K dispozici jsou jednookruhová, dvou{2}}okruhová a více-okruhová uspořádání. Úhel čáry lze navrhnout v rozsahu 0–90 stupňů.



Konstrukce ocelových trubek a odpovídající prvky jsou konfigurovány podle úrovně napětí, uspořádání vodičů a zemnících drátů, rozpětí, rozdílu terénu a místních povětrnostních podmínek. To umožňuje, aby tělo věže, příčná ramena a upevňovací body vodičů odpovídaly skutečným požadavkům na zatížení každé polohy napínací věže.

Běžné jmenovité výšky zahrnují 12, 15, 18, 21, 24, 27, 30, 33 a 36 metrů. Nestejné{10}}konstrukce nohou lze vyrobit pro horská místa nebo postavení věží s různou výškou základů.

Typické horizontální rozpětí je 250–500 metrů, zatímco typické vertikální rozpětí je 300–600 metrů. Hlavní rozměry zahrnují celkovou výšku věže, šířku základny a délku příčného ramene. Tyto rozměry jsou potvrzeny podle směru vedení, uspořádání obvodu a polohy věže.

Trubkovou napínací věž lze kombinovat s hliníkovými vodiči LGJ-185, 240, 300, 400 a 500 s hliníkovými vodiči vyztuženými ocelí. Pro systém zemnícího vodiče lze použít ocelové lanko GJ nebo optický zemnící vodič OPGW.

Základní rychlosti větru mohou zahrnovat 23,5 m/s, 27 m/s nebo 31 m/s. Tloušťku ledu lze konfigurovat pro 5–10 mm lehký led, 15–20 mm střední led nebo 20–50 mm těžký led. Seismické požadavky lze navrhnout podle intenzit lokality 6–8 stupňů.

Mezi hlavní možnosti oceli patří Q235B, Q355B nebo Q345B. Q420B lze zvolit pro konstrukce s vyšším zatížením. Po technickém potvrzení lze také použít materiály požadované zemí projektu.

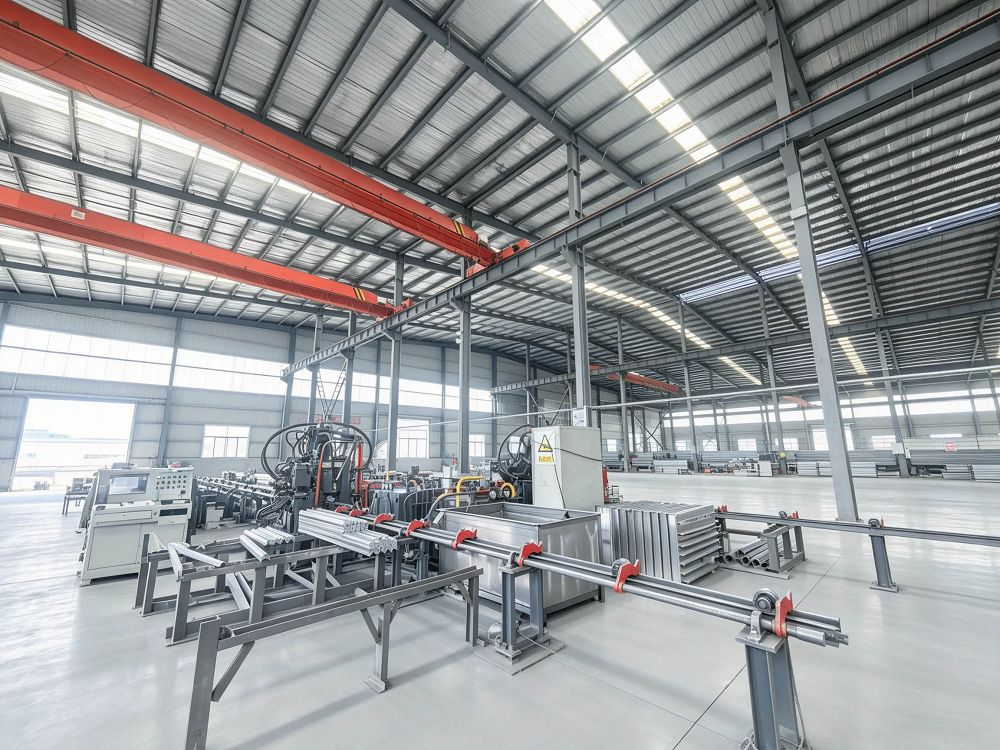

Komponenty věže jsou řezány a zpracovávány laserovým vrtáním nebo děrováním v továrně. Spoje používají vysokopevnostní šrouby třídy 6.8 nebo 8.8-. Instalace na místě je převážně dokončena šroubovou montáží a svařování v terénu se obecně nevyžaduje.

Dokončené součásti jsou plně žárově zinkovány-ponořením. Běžná tloušťka zinkového povlaku je minimálně 85 μm. Pro pobřežní prostředí a prostředí s-solnou mlhou lze specifikovat zvýšenou ochranu proti korozi.

• Shandong Hongtaiyuan Electric Power Technology Co., Ltd. má výrobní kapacity pro různé typy přenosových věží 500 kV a nižších. Společnost je držitelem kvalifikačního certifikátu pro stožáry přenosového vedení 500 kV a má roční výrobní kapacitu stožárů 20 000 tun.



• Trubková napínací věž může být vyrobena podle technických výkresů nebo fyzických prototypů. Podporovány jsou služby OEM a ODM. Minimální množství objednávky je 1 tuna a placené vzorky nebo zkušební komponenty mohou být uspořádány před hromadnou výrobou.

• Různé modely lze kombinovat ve stejném pořadí. Řízení výroby zahrnuje vlastní-kontrolu procesu, vzorkování polotovarů- a kontrolu balení. Kontrola třetí-strany je akceptována. Exportní obaly jsou navíc vyztuženy a produkt je dodáván s dvouletou-zárukou.
